導(dǎo)讀
電池行業(yè)是一個具有一定歷史朝陽行業(yè)，從最初的干電池開始，歷經(jīng)了鎳鐵電池、鉛酸電池等多代的發(fā)展，到如今的鋰電池，無不向我們說明電池厚重的歷史和蓬勃的潛力。

第一
背景

目前，不論是太陽能電池，還是鋰離子蓄電池，其核心都是鋰離子電池。而鋰電池電極漿料制備是鋰電池生產(chǎn)的第一道工序，也是最重要的環(huán)節(jié)。

鋰電池的電極制造，包含了由粘合劑、導(dǎo)電劑、正極材料等組成的正極漿料，以及由粘合劑、石墨碳粉等組成的負(fù)極漿料。正、負(fù)極漿料的制備都包括了液體與液體、液體與固體物料之間的相互混合、溶解、分散等一系列工藝過程,而且在這個過程中都伴隨著溫度、粘度、環(huán)境等變化。

在正、負(fù)極漿料中，顆粒狀活性物質(zhì)的分散性和均勻性直接響到鋰離子在電池兩極間的運(yùn)動，因此在鋰離子電池生產(chǎn)中各極片材料的漿料的混合分散至關(guān)重要，漿料分散質(zhì)量的好壞，直接影響到后續(xù)鋰離子電池生產(chǎn)的質(zhì)量及其產(chǎn)品的性能。

電極漿料是一種高固含量的懸浮體系，即具有剪切變稀特性，又具有很強(qiáng)的觸變性、屈服特性和粘彈特性，表現(xiàn)出復(fù)雜的非牛頓流體行為。然而對漿料流變特性重要性的認(rèn)識到如今其實(shí)還有待提升，部分客戶目前只是檢測單一剪切速率下的粘度，無法全面表征漿料的流變特性以指導(dǎo)生產(chǎn)工藝。


第二

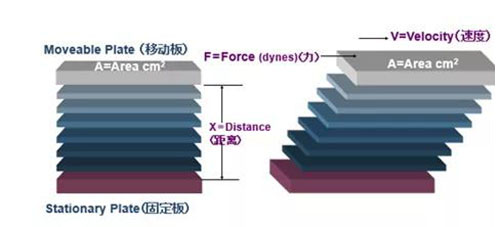

流變特性解析

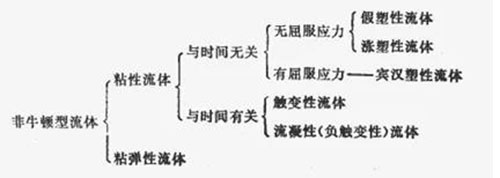

2、流體的分類（牛頓流體和非牛頓流體）

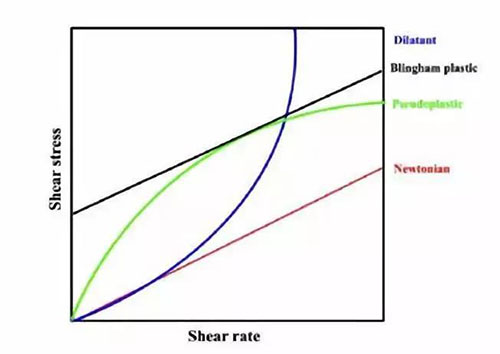

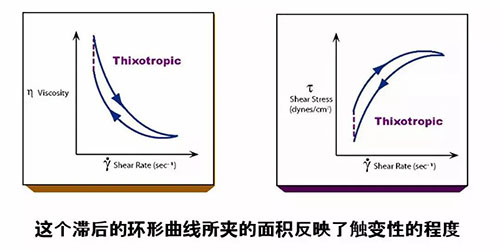

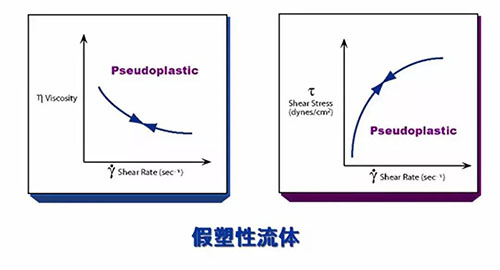

其中，我們最為注重的幾類分別為假塑性流體（下圖綠線）、賓漢流體（下圖黑線）及觸變性流體。

第三
測試儀器：RST 系列觸屏流變儀
第四
測試方法

電池漿料除單點(diǎn)粘度外，常用如下的測試方法：

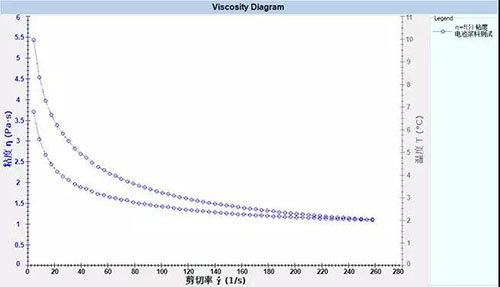

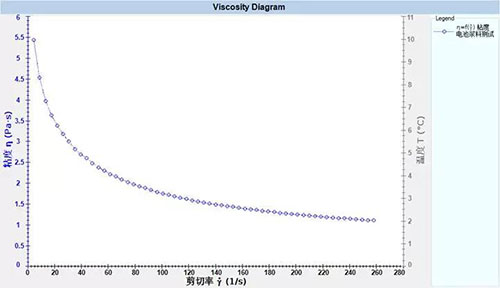

1、剪切率變化（剪切率掃描，轉(zhuǎn)速變化）測試（0-260 1/S），不同情況下使用的測試條件會有不同。
目的：電池漿料的涂布過程是高剪切速率過程，在高剪切速率范圍下電池漿料的剪切粘度不能太高。因此，我們需要了解漿料在高剪切下是否能夠達(dá)到理想的粘度狀態(tài)（便于涂布，一般涂布印刷的噴嘴很小，粘度高容易堵住噴嘴），即便從噴嘴噴出，粘度高也不便于涂布。

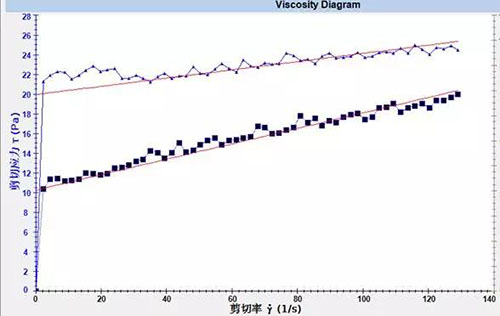

2、觸變性測試（0-260-0 1/S）
目的：在涂布后，漿料會在集流體上的重力和表面張力的作用下流平，在低剪切速率范圍，希望粘度逐漸恢復(fù)到涂布之前的高粘度。在還沒有完全恢復(fù)到高粘度之前，漿料的粘度還比較小，容易流平，涂層表面光滑厚度均勻?；謴?fù)的時間不能太長，也不能太短?；謴?fù)時間太長，漿料流平過程中粘度太小，容易出現(xiàn)拖尾或者下邊緣的厚度比上面的涂層厚度高的現(xiàn)象；如果時間太短，則漿料又沒有時間進(jìn)行流平。

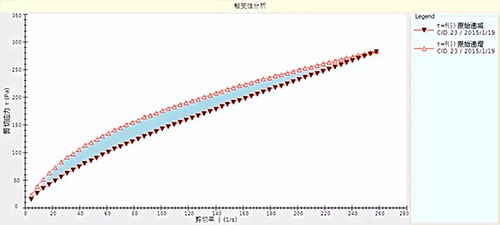

觸變性結(jié)果（我們可以通過多次測試，得出一個理想的結(jié)果范圍）。
  3、“零”剪切測試
目的：由于漿料多數(shù)是金屬分散體系（現(xiàn)在最為常見的就是銀漿），確認(rèn)漿料在靜置（即儲存條件下）情況下的粘度。
結(jié)論與分析

粘度是影響電池漿料品質(zhì)的重要因素：
1、影響漿料的絲網(wǎng)印刷過程中的成膜及涂布性能；
2、影響漿料儲存運(yùn)輸，持久穩(wěn)定等性能。

流變儀在電池漿料行業(yè)有著重要的應(yīng)用：
1、測試電池漿料粘度特性，確認(rèn)電池漿料的流動性能；
2、通過“零”剪切粘度測試來評價電池漿料的儲存及運(yùn)輸穩(wěn)定性（還可以配合穩(wěn)定儀一同表征樣品的穩(wěn)定性）；
3、測試電池漿料高剪切速率下粘度，評價其涂布性能及混合生產(chǎn)時的性能；
4、測試電池漿料觸變性來評價其流平性能等。

銀漿絲網(wǎng)印刷效果的好壞直接影響鋰電池的性能，而絲網(wǎng)印刷效果的好壞又是由銀漿的流變特性所決定的，因此電池漿料的流變性能是需要重點(diǎn)關(guān)注的物性參數(shù)。
