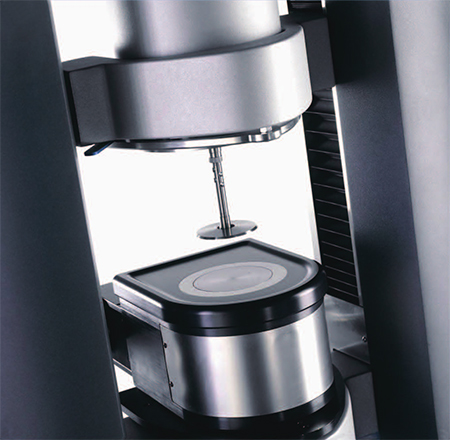

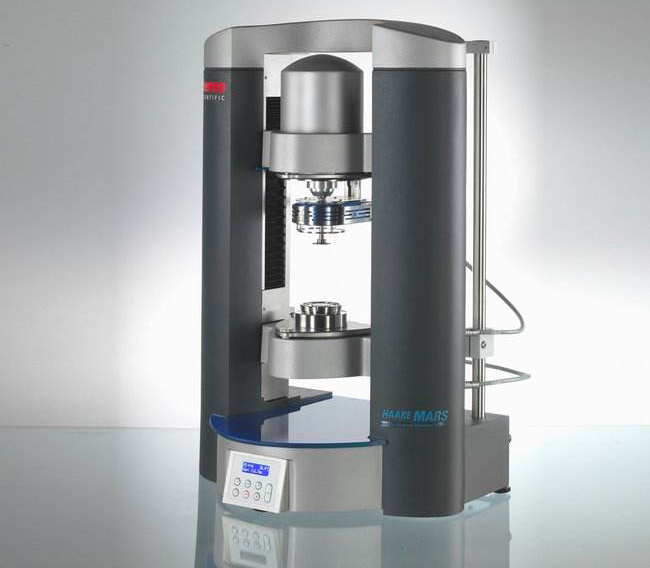

HAAKE 哈克 MARS系列流變儀工作站




多技術聯用加強材料表征

組合測量方法
流變測量法是提供樣品在特定條件下的性能信息的一種“宏觀”測量方法。材料的力學特性取決于其微觀層面的結構。為了確定流變特性形成的原因，須將流變測量與微觀測量相結合，例如采用 FTIR* 或顯微鏡法。

采用組合方法的優勢
①制備的樣品相同  ②測量條件相同  ③實驗時間更短  ④測試結果相關性最佳

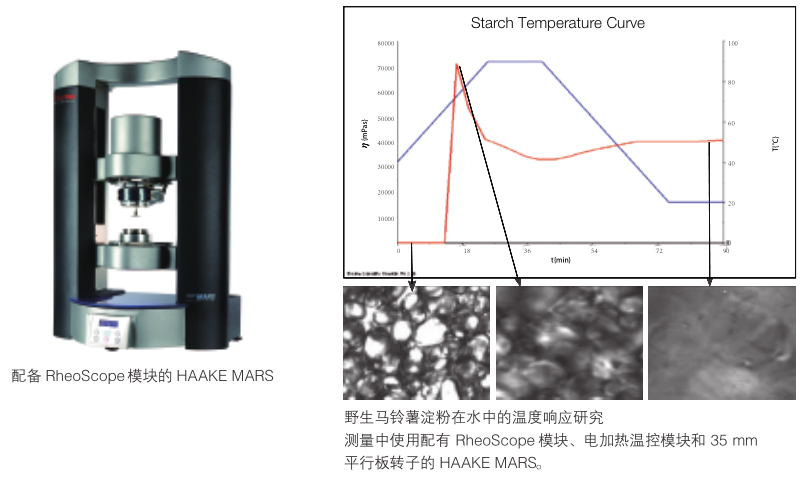

RheoScope 模塊：流變學 + 光學顯微學
①流變測量與微觀結構圖像同步觀察采集  ②高度集成化 HAAKE MARS 顯微流變單元  ③流變數據和微觀圖像在同一軟件中顯示  ④在剪切作用下的分析結構變化  ⑤圖像分析軟件確定顆粒尺寸、粒徑分布以及結構分析

應用 / 樣品
①食物：脂肪、淀粉  ②聚合物：溶液、熔化物  ③制藥 / 化妝品：面霜 / 乳液  ④涂料 / 墨水：印染漿、增稠劑  ⑤石化：原油、鉆井液

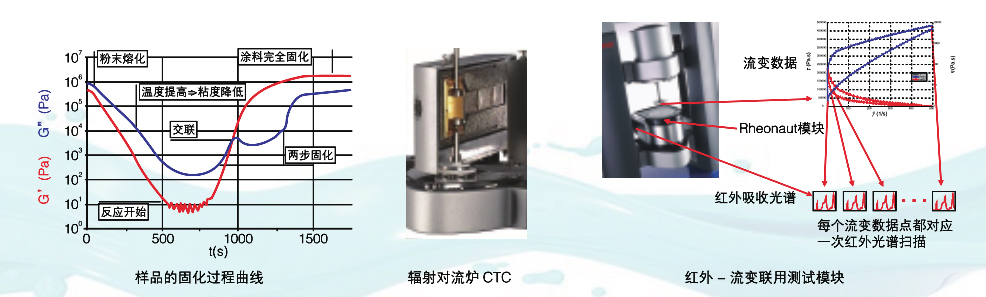

固化性能：哈克流變儀配備 UV 紫外光源或者輻射對流爐 CTC 可以幫助客戶方便的研究樣品的固化過程，采用 Rheonaut 紅外 - 流變聯用模塊還可以幫助客戶在分子層面上分析樣品固化過程中發生的化學變化。

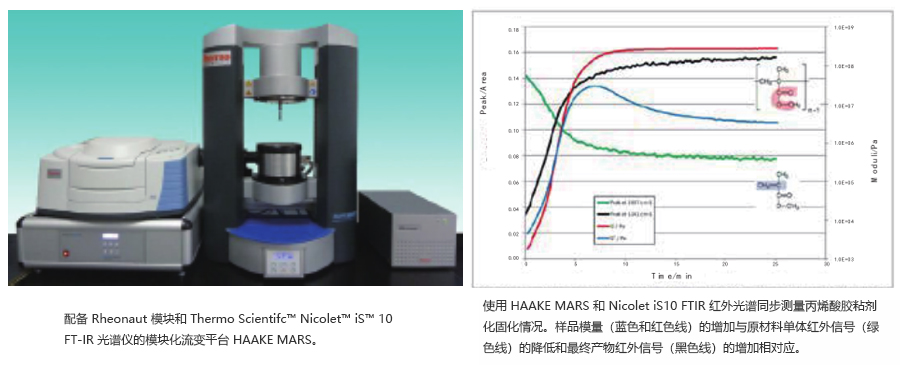

Rheonaut ：流變學 + 傅里葉變換紅外光譜學
①流變測試與 FTIR 紅外光譜同步測量  ②HAAKE MARS專利集成技術  ③ ATR（衰減全反射）原理  ④剪切 / 形變作用下，分子結構變化分析  ⑤可用于熱固化 /UV 固化反應深入研究

應用 / 樣品
①食品：乳膠穩定性  ②聚合物：剪切作用下的分子取向  ③制藥：凝膠的網絡組成、蛋白質的變性  ④涂料 / 油墨：UV 和熱固化的化學反應  ⑤其他：粘合劑、膠水固化反應

RheoScope 模塊規格		Rheonaut 模塊技術規范
透鏡		光譜	與多個標準 IR 光譜儀兼容（需配置側 面接口）
顯微鏡	通過軟件控制的伺服電機進行焦點和徑向定位	測量原理	ATR 采用單反射晶體（金剛石）
鏡頭™	5x、10x、20x 和 50x		DTGS（氘化三甘氨硫酸酯）檢測器
光源™	150 W，12 V，波長范圍：380 nm -750 nm		MCT（碲鎘汞）檢測器，用于快速采集光譜
分辨率	1 µm (20x 鏡頭 )	數據采集與存儲	HAAKE RheoWin軟件可集成控制 FTIR 光譜儀（針對選定的光 譜儀型號），自動同步流變數據和 FTIR 光譜數據。
景深	5 µm (20x鏡頭 )
反差光補	可通過軟件控制的伺服電機調整偏光鏡	溫度范圍
攝像機	黑白 " 漸進式 " 掃描 CCD 攝像頭，1024×768 像素，C 型接頭和 IEEE 1394（Firewire）接口。	標準版	0 - 120℃（Peltier溫控模塊）
數據采集與存儲		高溫選項	環境溫度 - 400℃（電加熱溫控模塊）
數據采集	在 HAAKE RheoWin 4 軟件中每秒®多達 30 張圖片	測量轉子	直徑高達 60 mm 的平板和錐板
存儲	按照?qǐng)D片（3 種標準圖片格式：TIFF、BMP、LWF）或視頻順序（可配置的數據壓縮）。	™此組件使用標準接口，單個組件適用 ®取決于所用計算機的性能參數 ©取決于恒溫器
溫度范圍
標準版	-5 – 120℃©（液體溫度控制單元）
高溫選項	-5 – 300℃（電加熱溫度控制單元）
測量轉子	推薦使用拋光表面平板 / 平板和平板 / 錐板測量轉子。

HAAKE MARS 技術指標

技術參數	HAAKE MARS40	HAAKE MARS60		特點是否適用于 HAAKE MARS 40 / 60
最小旋轉扭矩 CS（nNm）	20	10		CD-OSC ©	是
最小旋轉扭矩 CR（nNm）	20	10		OSC 原始數據 / Lissajous	是
最小振蕩扭矩 CS（nNm）	10	2		多波模式	是
最小振蕩扭矩 CD（nNm）	10	2		擠壓和粘性試驗 / 質構分析的力度 / 速度 / 位移	是/是/是
最大扭矩（mNm）	200	200		圖像采集攝像頭	標準（USB、Firewire）
扭矩分辨率（nNm）	0.1	0.1		低慣量鈦合金測量轉子	標準
馬達慣量(kmg²)	10﹣?	10﹣?		各種直徑 / 表面 / 材料的可更換下測量板	是 / 是 / 是
馬達類型	拖杯	拖杯		轉子 / 溫度模塊的快速接頭	是 / 是
軸承類型	空氣軸承：2 個經向1 個軸向	空氣軸承：2 個經向1 個軸向		轉子 / 溫度模塊識別	是 / 是
角位移分辨率	12	12
最小旋轉速度 CS（rpm）	10﹣?	10﹣?		溫度控制模塊
最小旋轉速度 CR（rpm）	10﹣?	10﹣?		Peltier 平行板	-60 – 200℃
最大旋轉速度	1500（4500）™	4500		電加熱上罩	-40 – 400℃@
速度階躍間隔	10	10		液體控溫平行板	-40 – 200℃
最小振蕩頻率（Hz）	10﹣?	10﹣?		電加熱平行板	-40 – 400℃
最大振蕩頻率（Hz）	100	100		Peltier 同軸圓筒	-40 – 200℃
最小法向力（N）	0.01	0.01		液體控溫同軸圓筒	-40 – 180℃
最大法向力（N）	50	50		電加熱同軸圓筒	-20 – 300℃＠
法向力分辨率（N）	0.001	0.001		輻射對流爐	-150 – 600℃
最大升降行程	240	240		™ 高剪切速率選項 ® 由溫度模塊決定 ©實際變形控制 @使用合適的測量轉子時
間隙分辨率（µm）	0.5	0.5
最小升降速度（µm/s）	0.02	0.02
最大升降速度（mm/s）	20	20
最低溫度（℃）®	-150	-150
最高溫度（℃）®	600	600
尺寸規格 W×D×H（mm）	600×600×890	600×600×890
重量	59	59

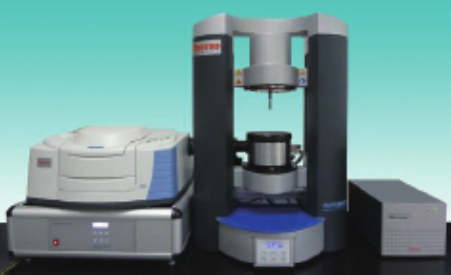

HAAKE Rheonaut 流變-紅外聯用測試單元

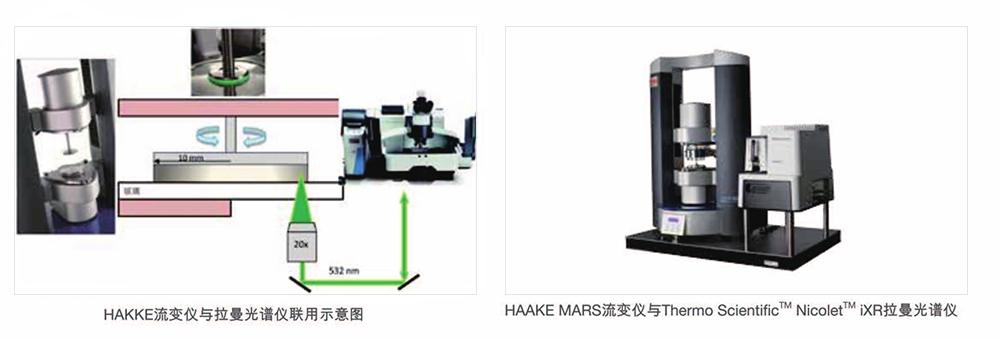

HAAKE流變與拉曼聯用解決方案
