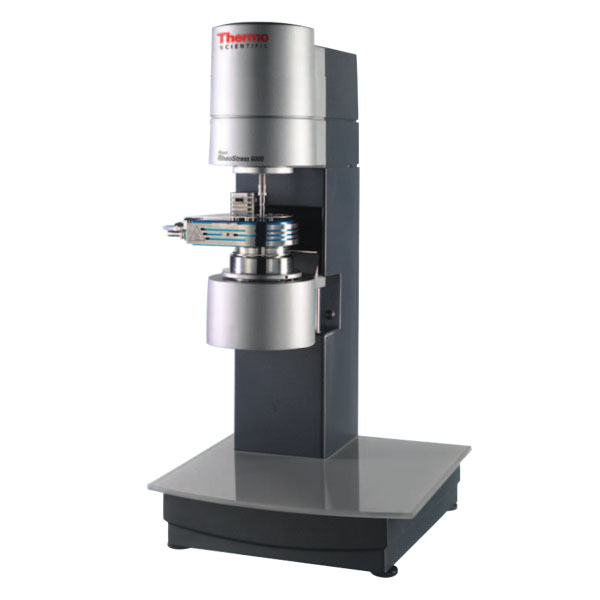

堅實、通用、面向未來、易于使用、配有多種多樣低溫附件，并整合了THermo Scientific HAAKE MARS技術-HAAKE RheoStrees 6000流變儀使用用戶友好的測量軟件和固體，將成熟的技術與時代前沿的創新整合于一體，從而成為最適合研發或質量控制標準應用的理想流變儀。

第 1 系列 Thermo Scientific HAAKE豐富的流變儀概念

1系列Thermo Scientific HAAKE流變儀設計為一種面向應用的工具，可以調整用于個性化測量任務。
The Thermo Scientific HAAKE RotoVisco 1流變儀是一款經典的旋轉流變儀，可用于進行準確、可靠的測量工作。
1系列Thermo Scientific HAAKE RheoStress；流變儀是質量控制中進行常規測量的理想選擇

Thermo Scientific HAAKE MARS可滿足個性化需求的模塊化流變儀平臺

Thermo Scientific HAAKE MARS 是同類產品中最為模塊化的高端流變儀平臺之一。
HAAKE MARS是一種富有靈活性的創新系統，其架構允許集成自定義模塊，從而可滿足研發工作中最為苛刻的要求。
系統設計時即考慮到滿足現在和未來的流變需求。

通用設計

堅實而模塊化的設計 多種多樣的附件 •專注于應用的測量單元 •測量轉子 •溫度模塊	易于使用 電子控制箱符合人體工程學設計，集成了控制閥和新型顯示屏 •即插即用式溫度模塊快速接頭 •溫度模塊自動識別 •流變儀的狀態信息
可定制的軟件，用于 •特定應用的解決方案 •初學者和專業人士	面向未來 •為現有HAAKE RheoStress 6000用戶提供軟件升級，使其亦可受益于未來的技術創新 •兼容較早的HAAKE RheoStress系列配件 •可與新配件適配，從而適應不斷發展的應用解決方案

HAAKE RheoStress 6000流變儀受益于 HAAKE MARS在流變儀上的最新改進


CR（速率控制）模式： 優化s速率控制回路，馬達慣量低（L=10µNms2），可在短短幾毫秒內實現快速速率步進而不會引起過沖	CS（應力控制）模式： 先進的空氣軸承專利技術，加上準確的扭矩校正（MSC=微應力控制）實現低扭矩范圍的測量
CD（形變控制）模式： 基于神經網絡技術的自學習變形控制回路，可用于快速參數調節	RHeoAdapive控制模式： 支持低達10-8 rpm的超低轉速控制、快速響應時間以及在極大的剪切速率范圍（最高可達11個數量級）內側量粘度
法向力測量： 法向力傳感器基于-50N和50N之間具有極高測量靈敏度并堅固可靠的應變計制成，測量內容可進一步涵蓋質構分析、粘性或摩擦學。

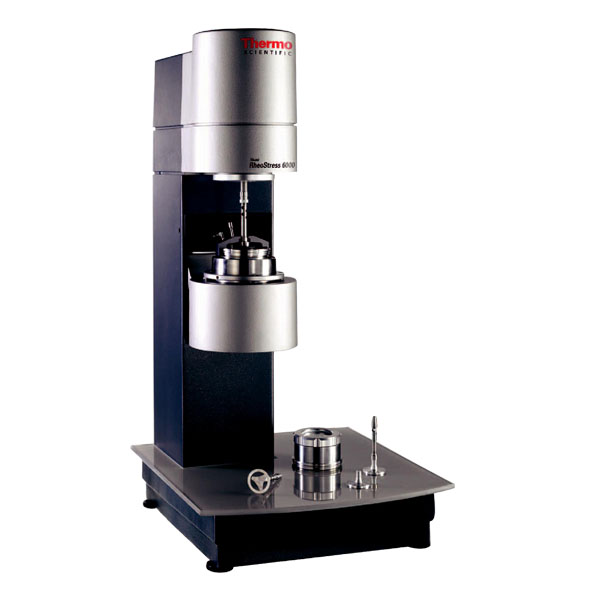

牢固通用的設計

測量頭由以下組成：
 •具有最低可用慣性 (10μNms²)的拖杯式馬達
 •高分辨率光學編碼器(12 nrad)
•獲得專利的第 4 代空氣軸承系統*
•溫度補償、基于應變計技術的法向力傳感器**，可進行正反法向力測量
上部測量轉子連接器
溫度控制單元和面向應用的測量單元的支架
耐強化學腐蝕的玻璃板，易于清洗
單柱式鋁框架緊湊設計，其中集成了控制單元和電源

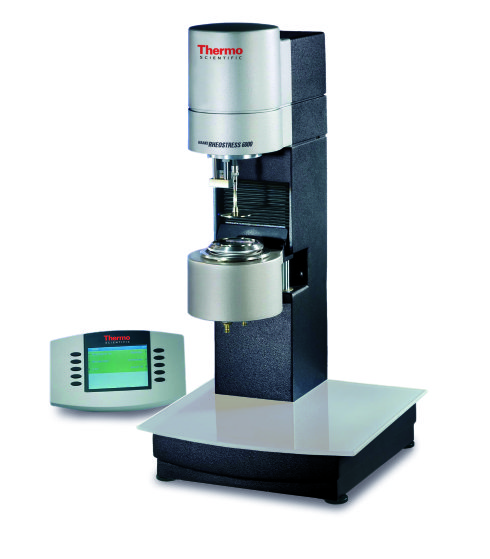

集成有電磁閥和顯示屏的電子控制盒，用于控制溫度模塊

Thermo Scientific HAAKE RheoWin軟件可自定義的測量和評估軟件

自動化數據質量評估 軟件工具 • RheoAdaptive 控制模塊 •符合 FDA 21 CFR第11部分（可選) •聚合物 (可選) • TTS (時溫疊加)，用于創建主曲線 • 光譜 • MWD (分子量分布) 界面流變測定 (可選)	組件 • RheoWin JobManager, 可對帶有報告打印/導出功能的測量和分析例程（“作業”）進行全自動過程控制 • RheoWin DataManager, 可對測量數據及一些復雜工具進行互動評估（這些工具可用于創建報表及生成圖形、表格和屏幕視圖模板） • RheoWin UserManager, 可在用戶訪問控制和特定訪問權限的分配上進行全面用戶管理 • 在流變測試結束后，可用原始數據觀察器驗證振蕩模式數據的有效性
功能 • 初步測試監控模式 • 通過”拖放”通用測量和分析元素方便的創建和自定義測量例程 • 在一個測量例程中全自動完成測量、分析和歸檔工作 • 真正的多任務——使用若干個流變儀和若干種數據評估方式同步進行多項測量 • 可自由配置的數據導出 (ASCII, MS-Excel ® , XML) • 以多種格式（PDF、JPG等）保存圖形 • 大量數據分析算法（如插值、回歸和自動質量控制） • 提供原始數據和數值數據用于數據評估 循環編程，帶有跳出循環標準	定制 • 可由用戶定義數據歸檔路徑和子目錄的配置 • 可通過按下按鈕彈出12種語言供選擇（包括中文） • 模塊化文件名生成，以及在一個預定義的子目錄中自動保存 • 數據傳輸?shù)紼RP和實驗室系統如（SAP，LIMS等） • 在線顯示所有糾錯情況，從而提高數據質量（微應力控制） • 對未知樣品的快速特征快照 • RheoWizard專家協助建立測量例程 可自行定制帶有自定義徽標和文本的報告模板

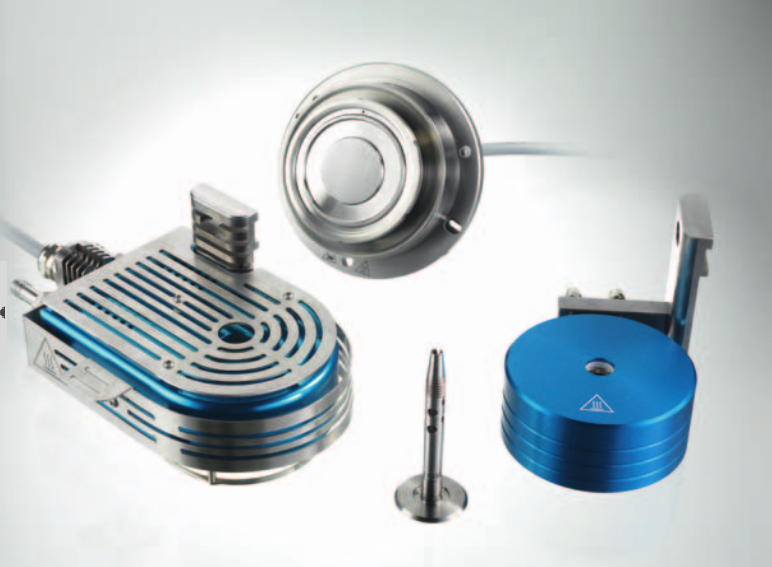

 溫度控制模塊

Peltier 板 支持高達60攝氏度/分的快速溫度變化 • 借助于新的快速卡口安裝環，可輕松地替換下板 •由于采用低熱慣量材料，傳熱快，溫度均勻性非常好	電加熱板 可在很寬的溫度范圍內進行測量 • 借助于新的快速卡口安裝環，可輕松地替換下板 • 與TM-EL-H上加熱系統相結合，創建一個有360。全方位觀測窗的封閉測試腔體
液體控溫板 可實現非常精準的恒溫控制 • 借助于新的快速卡口安裝環，可輕松地替換下板 • 如使用現有的循環器，它是價格最為合理的控溫系統	Peltier 同心圓筒控溫系統 支持高達60攝氏度/分的快速溫度變化 • 借助于新的快速卡口安裝環，可輕松更換外杯 • 使用為實現快速溫度變化而優化的較小的外杯和轉子 • 也通過下板適配器用于椎板和平行板轉子之間切換
電加熱同心圓筒溫控系統 支持非?？斓臏囟茸兓?br /> • 支持同心圓筒轉子或壓力單元等著眼于應用的測量單元 • 加熱功率大，具有兩個加熱回路	液體控溫同心圓筒 可實現非常精確的恒溫控制 • 采用較大的杯和轉子，可用于低粘度樣品測量 • 如使用現有的循環器，它是價格最為合理的空控溫系統


易于使用的益處

• 設計緊湊，使用即插即用
• 溫度模塊自動識別
• 標準化連接，包括與冷卻介質和控溫箱的快速鏈接
• 采用及低熱慣量材料，快速控制響應時間
• 牢固的設計，易于處理和存儲
• 易于安裝，只需幾秒鐘即可安裝完成，而無需調整

溫度模塊	最低溫度 ℃	最高溫度 ℃	最加熱速度K/min	最快冷卻速度K/min
Peltier溫控板 TM-PE-P	-60*	200	60	60
電加熱板 TM-EL-P	-40*	400**	40**	20
液體溫控板 TM-LI-C	-40*	200*	1-5*	1-5*
Peltier同心圓筒控溫系統 TM-PE-C	-40*	200	60	60
電加熱同心圓筒 TM-EL-C	-20*	200（300***）	10	10
液體控溫同心圓筒 TM-LI-C	-20*	180*	1-5*	1-5*

*取決于冷卻介質和循環器，**與隔離罩結合使用，***使用適當?shù)臏y量轉子，如用于壓力單元

測量轉子

在測量轉子上有充足的選擇，應用范圍非常廣泛

我們提供同心圓筒、板/板和板/錐等 測量轉子，也提供可拋棄型定制設計： • 多種尺寸 • 各種材質量 • 不同表面 標準測量轉子由鈦合金制成，裝在一 個Solvent Trap 溶劑回收液中，可防止樣品干燥

對于板和錐形轉子，我們提供的下板具有相同的 • 尺寸 • 材質 • 表面 從而確保了理想的測量條件（如最佳裝樣）。


 樣品罩
樣品罩可以防止熱量損失和溶劑蒸發，同時盡量減低溫度梯度，共有三個不同版本：
• 由兩個部分組成的POM（聚甲醛）版本，承受高溫最高可達120℃
• 絕緣樣品遮罩TM-IN-H，使用Ampcoloy 進氣口和聚四氟乙烯絕緣材料，可以在-40℃到高達200℃的溫度范圍內非?？斓貍鳠?br /> • 特有的透明玻璃蓋，方便在最高可達400℃的溫度條件下測量過程中觀察樣品

所有保護罩的共同特點：
• 為所有幾何結構在內部和外部集成了溶劑回收系統！
• 小體積封存結構
• 自動居中，由下盤封閉
• 通過進氣口充入氮?dú)?，充滿惰性氣體

應用解決方案

食品

口感是任何食品或飲料的關鍵屬性。了解與口感相聯系的粘彈性質對于食品、飲料的開發、生產和質量控制至關重要。
此外，流變特性決定了生產過程中如何執行抽泵、攪拌、噴涂和填充等重要步驟效率最佳。

精選配件
• 提供各種食品容器的可調節承托架以方便測試
• 特制葉片轉子，適用于裝有水果或大米等較大個體的樣品
• 適合如巧克力口感等的摩擦單元
• 適合如巧克力或餅干的三點彎曲/斷裂附件
• 壓力單元，支持溫度最高可達300℃，氣壓最高可達700巴，可用于模擬地層壓力、聚合和烹飪過程。

油漆、油墨和涂料
市場對于油漆、油墨和涂料的需求和要求都在不斷增長。
環保技術和產品的重要性在不斷增加，例如，以水作為稀釋劑，或采用紫外線照射作為一種快速、節能的交聯固化方案。

精選配件
這些產品的流動特性非常復雜，但當相關參數已知時，也是可以控制的，HAAKE RheoStress 6000流變儀在多級加工的每一階段都能為您提供支持。
• 樣品蓋，帶有溶劑回收系統，可防止溶劑損耗
• 采用雙錐體測量低粘度樣品，沒有任何邊緣效應
• 環形板測量轉子，可用于特殊的固化反應
• 可拋棄型板/板的測量轉子，可避免耗時的清洗工作
• 紫外線測量單元，可用于研究紫外光固化反應
• 高剪切測量單元，適于極高剪切速率下的測量

石化
每一種原油具有不同的特性，這是由它的組成、溫度和壓力決定的。
在原油的勘探、采收和運輸過程中，原油的粘度和單獨組配的添加劑的效率對于在油田管理和輸油管運營中如何以最低成本達成最高效率是至關重要的信息。

精選配件
• 壓力單元，最高300℃，最大氣壓700巴
• Hastelloy ®壓力單元，適用于腐蝕性液體樣品
•用于等壓測試的加壓泵和壓力控制器
• 用于潤滑和磨損測試的摩擦單元
• 用于測試瀝青特性的SHRP單元

藥品和化妝品
流變特性對于減少在市場營銷上花費時間、優化加工、質量控制和文檔的編寫維護至關重要。憑借 HAAKE RheoStress 6000流變儀，在各種醫藥和化妝產品的配方開發、工藝開發和穩定性測試中您只需少量樣品即可確保測量的高效率。

精選配件
• 21 CFR Part 11（聯邦法規21章第11款）工具，支持電子簽名和審計跟蹤
•Peltier溫度控制設備，可用于熱穩定性測試或溶膠/凝膠轉變的研究等
•浸沒流測試，例如測試乳膏與人體皮膚的相互作用，或測試存在皮膚分泌時的繃帶粘附情況
•通過樣品容器支架，用于在原有的樣品容器（罐、瓶和桶）中進行測量

聚合物
了解基本的聚合過程、產品的加工極限及其與分子量分布相關的粘彈性是在能源、時間效率及可持續性上定制您的聚合物和塑料應用的關鍵。HAAKE RheoStress 6000流變儀被設計為在多級加工的每一階段都能為您提供支持。

精選配件
•電加熱板/板測量轉子，最高可達400℃
•可拋棄式板/板測量轉子，可避免耗時的清洗工作
•紫外線測量單元，可用于研究紫外光固化反應
•用于確定摩擦、潤滑和磨損的摩擦測試單元
•HAAKE RheoWin模塊，可用于時溫疊加、松弛譜和分子量分布計算

技術規格

Min. torque  rotation CS                                         200    nNm
Min. torque  rotation CR                                         200    nNm
Min. torque  oscillation CS                                     200     nNm
Min. torque  oscillation CD                                     200     nNm
Max. torque                                                            0.2      Nm
Motor inertia                                                           10       μkgm ²
Angular resolution                                                  12       nrad ^(a)
Min. angular velocity CS                                        10 ^-7    rpm ^-1
Min. angular velocity CR                                        10 ^-5    rpm ^-1 /10 ^-7 rpm ^{-1 (e)}
Max. angular velocity                                             1500, 4500 rpm ^{-1 (b)}
Min. oscillation frequency                                       10 ^-5     Hz
Max. oscilation frequency                                       100      Hz
Min. Normal force                                                    0.01      N
Max. Normal force                                                   50         N ^(c)
Normal force resolution                                           0.001    N
Min. lift speed                                                          0.2        μm/s
Max. lift speed                                                         7           mm/s
Lift positioning accuracy                                          0.5        μm
Temperatur  range                                                   -60  to +400 °C ^(d)
Dimensions(W x D x H)                                          400 x 400 x 780 mm
Weight                                                                     42    kg

（a）內部分辨率高剪切選項（c）正方兩個方向由溫度控制單元決定
（e） RheoAdaptive控制選項
