Kinexus DSR系列 重新定義瀝青的流變測試
瀝青工業：瀝青粘合劑、瀝青的表征和分類標準

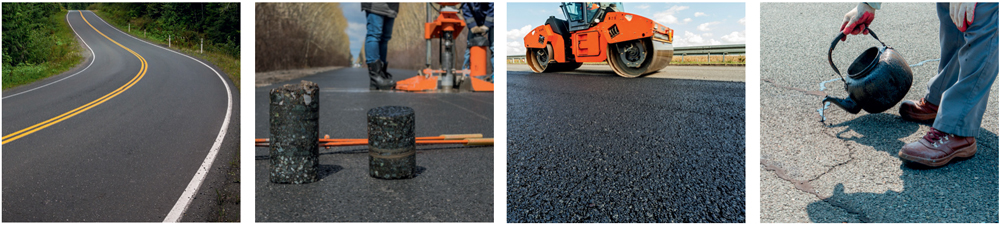

瀝青是一種石油產品，用于公路、人行道、屋面和建筑領域。瀝青的化學成分主要為芳香烴混合物（隨不同的地理來源而變），這種黑色的粘彈性材料可看成是一種復雜的膠體體系。
瀝青作為粘結劑和集料一起用于公路與人行道施工，這決定了瀝青的性能和壽命。聚合物、橡膠瀝青、油、蠟、磷酸鹽和pH調節劑等添加劑用于增強改性瀝青粘結劑的力學性能。瀝青乳化液可用作防水和重鋪材料。
采用動態剪切流變儀（DSR）進行流變學測試，是對粘合劑在不同時間、負載條件以及不同氣候下進行分類的標準方法。
相比粘度和針入度分級法，特別是對于抗車轍，優化熱性能，老化性能和耐疲勞開裂性能的高彈性瀝青膠結料， DSR分級法能夠更加全面地表征瀝青材料的性能和不同應用條件下的適用性。
使用Kinexus DSR系列進行流變測量
• 工業標準的分級測試，如AASHTO，ASTM和EN標準
• 使用主曲線全面表征流變性能
• 配方開發和質量控制
• 確定混合和壓實溫度
• 溫拌、橡膠瀝青和再生瀝青（RAP）的混合實驗
• 測量固體的疲勞性能或累積應變
• 乳液穩定性和粘度特性
• 對產品進行標準化管理，并和競爭產品對比
• 針入度、拉伸，剝離測試
• 摩擦學測試
• 添加劑優化和產品相互作用

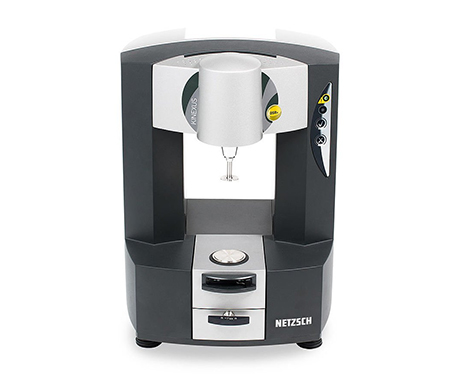

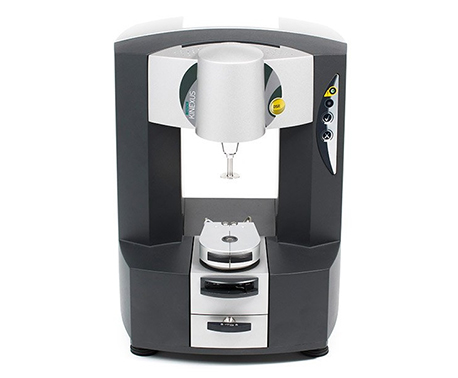

Kinexus DSR系列 重新定義瀝青粘合劑和瀝青測量
在全球市場調研基礎上發展而來的Kinexus DSR系列產品是用于瀝青測量的最新一代旋轉流變儀，它集成了儀器創新設計和革命性操作軟件，提供智能的解決方案，滿足您對流變測試的期望。
Kinexus DSR系列流變儀針對各類夾具和環境溫度控制單元，實現了真正的“即插即用”設計。軟件內置瀝青工業標準測試協議的方法庫，可按照“標準作業程序”（SOP）進行瀝青行業的標準規范測試。
• 可更換式溫控單元，方便快捷
• 全面的控制模式 - 應力控制、剪切速率控制以及直接應變控制的振蕩測試
• 優異的垂直行程和間距控制功能，具有極速響應時間和高度靈敏的法向力，可專門用于拉脫、剝離、針入度測試
• 獨一無二的rSpace軟件界面實現了靈活的測量設置 – 既可按照“標準作業程序”（SOP）測試，也可完全自定義設計復雜的流變測試方法
• 集成材料數據庫管理功能，方便使用者進行數據的調整或組織管理。可按照產品、工程項目、客戶、供應商、儲罐或地點等管理儲存結果。維護測試日志和驗收指標要求
• 可記錄樣品完整的受力歷史，確保實驗的可靠性和可重復性
• 用于環境控制的特制“即插即用”溫控單元。所有機械、電源、通訊和流體連接都可以一步完成。還具有全自動校準功能
• 測量夾具RFID智能識別，避免誤操作
• 全自動的“統計學質量控制”（SQC）圖表，對樣品進行合格/不合格分析

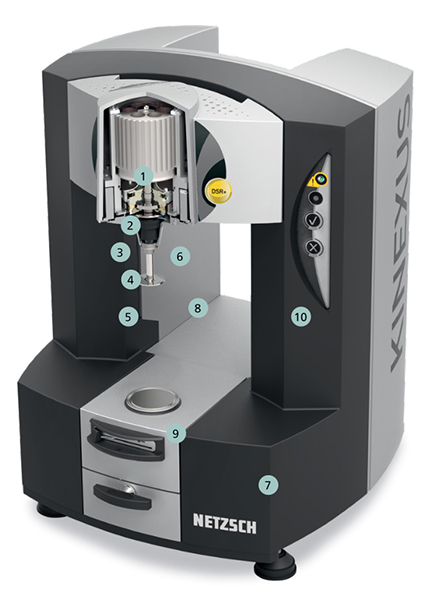

Kinexus DSR系列流變儀的十大設計優點
⑴感應電機技術精確控制儀器扭矩
• 超低慣量，電子整流（EC），拖杯電機可快速地改變扭矩和速度，不需要額外的校正，就可以實現更高頻率的振蕩測試
• 超寬的連續扭矩范圍，無需更換測量夾具，就進行從低黏度液體到剛性固體的測量
• 智能電機冷卻，可根據轉矩和功率要求，調節內部實驗溫度
⑵精確的空氣軸承提供運動部件間無摩擦支持
• 采用燒結的多孔碳材質，提供均勻空氣分布，實現低于1nm的操作和測量能力
• 具有極高的軸向和徑向剛性，提高了測試穩定性，減小了柔量誤差
⑶高精度的旋轉系統準確地測量轉子位移和速度
• 光學編碼器具有納米級分辨率，可測量微小徑向位移和速度
• 傳感器位置盡可能接近樣品，準確測量樣品變化
• 高速數字化信號處理器，提供快速且準確的應變和應變速率控制
⑷精確的夾緊裝置將測量系統與電機和軸承附件連接并對齊
• 推入式快接機制，便于插入與移除測量夾具，并保持微米精度的定位準確性
• 自動夾具識別：通過射頻識別（RFID）閱讀器智能識別測量夾具、校正常數和操作設置，可以確保測試前保持零間隙
⑸上測量系統與樣品接觸，將電機系統扭矩轉換為應力施加到樣品表面
• 多種類型的夾具可選擇，包括不同尺寸的平行板，錐板，圓筒和漿式轉子等，也有不同材質和表面狀態供選擇
• 加工精度高：準確計算流變參數，測量夾具桿剛度高，質量小，減小了柔量和慣量誤差
• 推入式快接設計，集成的 RFID（自動檢測）機制，縮短了夾具更換時間，確保了安裝的夾具與軟件中的設置及相關校正常數一一對應無誤
⑹軸向力傳感器控制和測量法向力
• 新型的應變測量系統，獨立于空氣軸承承的轉子位置和轉速，實現瞬間的快速響應
• 可實現儀器測量和控制的各種模式
• 能測量0.001N至50N的樣品負載，與精確控制的軸向測試
⑺階段驅動控制：可控的垂直行程，用于樣品加載與軸向測試
• 支持各種垂直加載方式，包括線性，指數和法向力，軸向最大行程230mm（分辨率0.1μm），軸向運行速度范圍0.1μm/s至35μm/s?？蛇M行樣品加載和專門的軸向力測試控制
⑻集成的電子器件：將流變測試的各種控制元件封裝于一體
• 所有電子測量元件都盡可能靠近測量點，提高測量質量和可靠性
• 集成所有的控制和測量功能，包括儀器的“智能核心”：高速數字信號處理器（DSP）

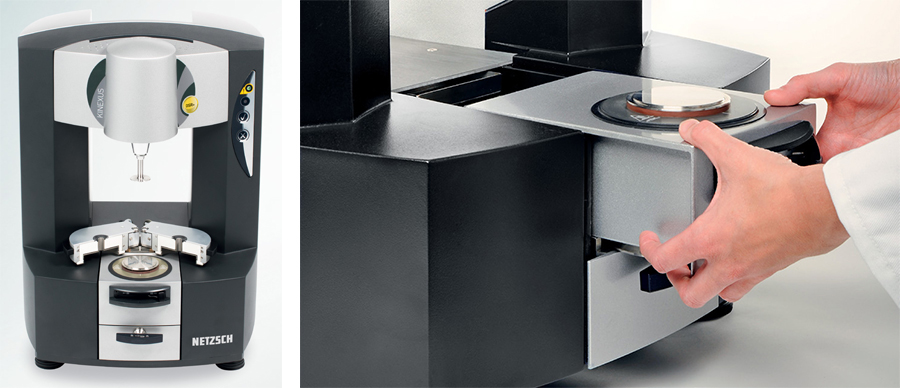

⑼溫度控制單元/下測量系統：提供可快速更換的下夾具，附加溫度和環境控制
• 獨特的“即插即用”可自動識別的溫控單元系統。只需一步操作即可完成所有機械、電源、通訊和流體連接
• 測量倉的附件包括： 瀝青Peltier平板，可移動罩設計；通用的圓筒：用于圓筒-轉子與扭矩測量； 高溫：用于聚合物熔體與固化體系
• 可在很大的范圍內選擇夾具尺寸、材質和表面處理
• 下部夾具可以很容易地使用簡單的滑鎖機構來固定和拆卸，同時保持微米級的對準精度
• 采用Peltier單元來加熱和冷卻上下板，并連接智能熱交換器以提高效率
• 優化溫度傳感器的位置（PT100s），確?？焖俣鴾?zhǔn)確的樣品溫度采集
⑽控制面板：可從儀器上直接操控
• 面板控制功能直接與所有測試序列中的用戶指令相關，所以可以在不操作鍵盤的情況下對儀器進行“是”或“否”的操作
• 警示燈會顯示所有流變儀故障、軟件通信錯誤、或空氣軸承氣壓偏低
• 經久耐用，可方便地使用溶劑進行清洗，并可以使用手套操作
測量系統和附件

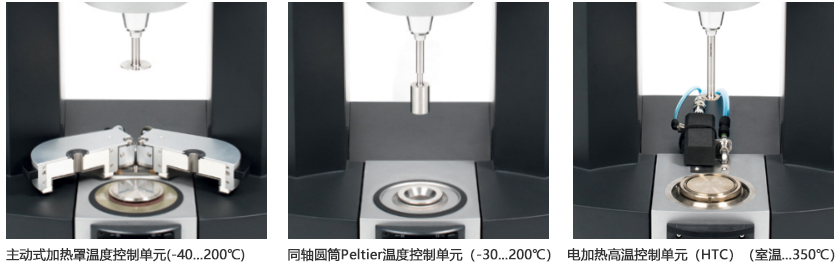

主動式加熱罩溫度控制單元（-40 ... 200°C）：可將溫度梯度最小化
• 適用于對溫度高度敏感的材料，以及溫度控制較為重要的測試
• 采用專有設計，將最先進的加熱技術與Peltier單元結合起來，實現快速、準確地動態控制樣品內的徑向和垂直熱梯度
• 執行AASHTO，ASTM & EN標準
• 溫度分辨率低至0.0005°C
• PT100傳感器與瀝青距離小于1mm，可準確報告數據
• 組件熱質量非常小，可快速改變溫度
• 惰性氣體從接口通入樣品室，可在線監測樣品的老化
• 簡單而準確的集成溫度校正
同軸圓筒Peltier溫度控制單元（-30 °C ... 200°C）：適用于同軸圓筒類型的測量系統
• 雙Peltier元件設計，有利于快速的溫度變化、樣品溫度平衡以及減小溫度梯度
• 提供多種圓筒和轉子尺寸可選，包括C14 （DIN），C25（DIN），以及大直徑的C34
• 可更換的下圓筒和可移除的底座，便于清潔
• 插入平板提供了一個通用的Peltier附件
• 安裝固態（扭擺）裝置，可對固態瀝青芯進行動態機械測試（DMA）
電加熱高溫控制單元（HTC）（室溫 ... 350°C）：適用于錐板和平板測量系統
• 高精度的PT100傳感器，位置非?？拷鼧悠?，提供極其穩定的溫度控制
• 升降溫速率最快達20°C/min
• 溫度分辨率優于0.0005°C
• 空氣冷卻系統可快速達到室溫
• 簡單、準確的集成溫度校正
• 可選各種平板和錐板直徑
• 可拋棄型平板插片選件，適用于固化測試

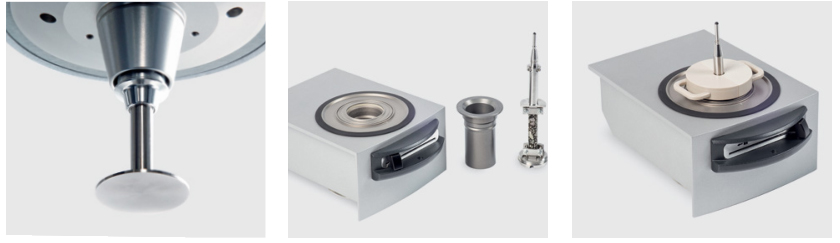

Kinexus DSR附件規格
測量體系
• 快接式設計的夾具，RFID智能識別，可自動連接數據庫
• 在測試方法中設定特定夾具，以最大限度地減少操作誤差
• 提供遵循AASHTO，ASTM與EN標準要求的直徑為4mm，8mm，25mm上板，并提供可拋棄型選件
• 通過夾具適配器，可使用定制的夾具（例如，針入度測試探針）
• 提供全自動溫度校正工具
• 摩擦配件，可用于摩擦、潤滑和溫拌分析
• 扭擺配件可用于固態樣品測試
固態夾具（-20 ... 200°C，干法和流體浸法（濕法））：適用于扭轉/DMA測試，包括樣品夾持和定位工具
• 利用圓筒溫度控制單元的多功能設計，可對自支撐的長方形和圓筒形固態樣品進行扭擺測試（如測試最終產品）
• 研究樣品在干燥或液體環境下隨溫度或時間的改變
• 包括扭矩校正的夾具輔件和可拋圓柱形樣品端蓋
• 可以研究樣品隨頻率、應變、應力、時間和溫度的性能變化
• 提供溫度傳感器安裝，易于溫度校正
橡膠瀝青配件
• Kinexus圓筒溫控單元中插入硬陽極氧化鋁淺圓筒，用于碎膠瀝青混合物的測量
• 體積小，同心圓筒間距大，可精確測量含大直徑顆粒的樣品
• 優化熱性能和機械校正
• 基底配件可拆卸設計，包括保溫罩和隔熱配件

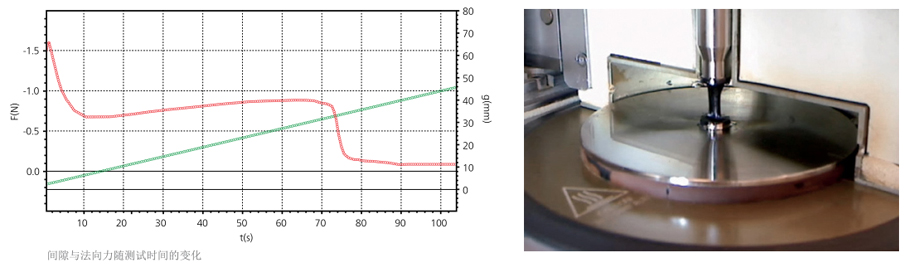

前所未有的雙向測量模式：革命性的剪切和垂直（軸向）測試控制
Kinexus DSR硬件技術和rSpace軟件的特殊結合，用戶能夠任意組合三項關鍵流變功能：
• 旋轉方向（剪切）控制 - 扭矩、轉速和位置
• 垂直方向（軸向）控制 - 間距和法向力
• 溫度控制
Kinexus可以為工業和商業提供最高的流變測試靈活性：
• 所有旋轉剪切測試
• 高級垂直（軸向）測試，包括擠壓流動和剝離測試
• 結合垂直和剪切運動，以進行獨創的與加工工藝相關的測試。
相當多的設計重心放在了 Kinexus DSR 平臺的垂直或軸向運動性能上 - 這一領域是絕大多數常規流變儀難以很好地兼顧的。
Kinexus DSR將高速和超高分辨率的間距控制與高靈敏度和極速響應時間的法向力控制相結合，實現了真正創新的樣品加載和測量功能 - 從敏感結構到快速固化體系
全托管式的數據記錄方式將完整記錄從裝樣到卸樣過程中的所有受力歷史數據，從而使流變測試的各個方面都得到優化和驗證，獲得高度一致性。
rSpace軟件：“標準操作流程”（SOP）引導的測試方法，可進行可靠的流變測量
以“標準操作流程”（SOP）方式進行流變樣品測試，對于流變儀系統屬市面首創
rSpace既可進行簡單的QC操作，也可實現高級流變特性測試
• 采用標準用戶訪問控制以鎖定測試方法，包括夾具和參數設置
• 連續的反饋和用戶引導
• 確保最佳的流變測試
• 針對你的樣品可添加特殊測試控制
• 可根據不同樣品定制標準測試方法
• 可在全公司范圍內使用
• 可以盡量避免操作員的影響

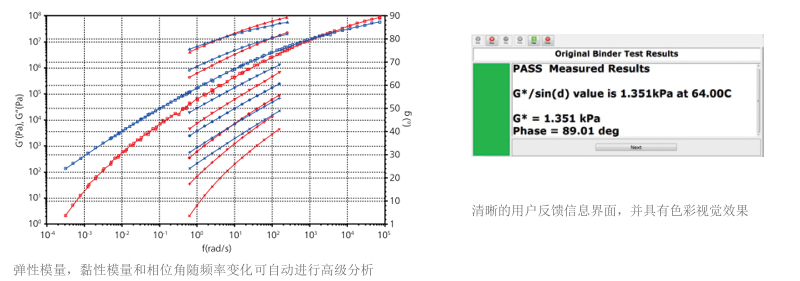

• 時溫疊加（TTS），生成主曲線
• 根據測試標準和規范要求，自動報告合格或不合格
• 報告編輯器可自動打印或生成PDF文檔
rSpace——功能強大，用戶界面友好，方法設計靈活，易于定制
rSpace 軟件按照測試序列進行操作 - 包括可與其他測試操作連接在一起的基本流變操作（或測試模塊）。例如用戶反饋和選擇、計算值、循環和觸發器，以設計“智能”測試。
• 如果設定用戶只有“運行”實驗程序的權限，用戶在SOP類型的狀態下進行操作，可定義測試指引和反饋
• 如果設定用戶具有“編輯”實驗程序的權限，研究人員可靈活修改和編輯實驗程序的每個步驟
您想要運行哪種類型的流變測試？
• 只要您想得到，Kinexus就做得到
• 高端私人定制：完全滿足您需求的流變測試
Kinexus程序序列
• “拖放”操作和“導入實驗程序”功能
• 例如用戶選擇、計算值、循環、觸發器等
• 包括所有要求的特定用戶輸入和指令
• 包括特定結果分析，接受閾值和下一步?jīng)Q策制定
Kinexus DSR技術參數
|
儀器型號 |
DSR+ |
DSR |
DSR-E |
DSR-III |
|
流變儀平臺 |
Kinexus DSR平臺專為瀝青行業設計，符合行業所有的研究、產品開發、評估測試以及質量控制要求與標準 |
|
馬達控制 |
電子整流（EC）, 拖杯馬達結構，直接控制剪切應變、剪切速率和剪切應力?？蓪崿F(xiàn)靜態、動態和瞬態加載模式 |
扭矩范圍–穩態模式
（速率和應力控制） |
5 nNm ...225 mNm |
10 nNm ...200 mNm |
20 nNm ...200 mNm |
100 nNm ...150 mNm |
扭矩范圍–振蕩模式
（應變和應力控制） |
1 nNm ...225 mNm |
5 nNm ...200 mNm |
10 nNm ...200 mNm |
100 nNm ...150 mNm |
|
扭矩分辨率 |
0.1 nNm |
0.1 nNm |
0.1 nNm |
0.1 nNm |
|
位置分辨率 |
<10 nrad |
<10 nrad |
<10 nrad |
<10 nrad |
|
角速度范圍 |
1 nrads-1 ...500 rads -1 |
10 nrads-1 ...325 rads-1 |
10 nrads-1 ...325 rads-1 |
10 nrads-1 ...200 rads-1 |
|
應變階躍時間 |
<10 ms |
<10 ms |
<10 ms |
<10 ms |
|
頻率范圍 |
6.28 μrads-1 ...942 rads-1
（1 μHz ... 150 Hz） |
6.28 μrads-1 ...628 rads-1
（1 μHz ... 100 Hz） |
6.28 μrads-1 ...628 rads-1
（1 μHz ... 100 Hz） |
6.28 μrads-1 ...628 rads-1
（1 μHz ... 100 Hz） |
|
馬達慣量 |
12 μN.m.s2 |
12 μN.m.s2 |
13 μN.m.s2 |
13 μN.m.s2 |
|
法向力范圍 |
0.001 ... 50 N |
0.001 ... 50 N |
0.01 ... 50 N |
0.01 ... 20 N |
|
法向力分辨率 |
0.5 mN |
0.5 mN |
0.5 mN |
0.5 mN |
|
法向力響應時間 |
<10 ms |
<10 ms |
<10 ms |
<10 ms |
|
縱向運行速度 |
0.1 μms-1 ...35 mms-1 |
0.1 μms-1 ...35 mms-1 |
0.1 μms-1 ...35 mms-1 |
0.1 μms-1 ...20 mms-1 |
|
縱向行程（可測量） |
230 mm |
230 mm |
230 mm |
230 mm |
間隙分辨率
（全縱向行程范圍內） |
0.1 μm |
0.1 μm |
0.1 μm |
0.1 μm |
|
縱向運行控制 |
速度和法向力 |
|
原始采樣頻率 |
5 kHz |
|
完整的樣品受力歷史 |
標準記錄裝樣到卸樣全過程 |
|
儀器接口 |
USB2：即插即用 |
|
尺寸 |
D x W x H（重量）：485 mm x 490 mm x 680 mm（47 kg） |
